現代のパワーエレクトロニクスにおける信頼性の高いエネルギー貯蔵
#
DCリンクコンデンサは、高度なパワーエレクトロニクスシステムにおいて不可欠なコンポーネントであり、過酷な環境下で安定したエネルギー貯蔵と電圧の平滑化を提供します。ドライタイプのメタライズドポリプロピレンフィルム技術で開発されたESDSシリーズは、高いエネルギー密度（最大0.25J/cc）と幅広い用途での堅牢な性能を実現しています。
主な特徴と利点
#
- ドライタイプ・メタライズドフィルム構造： セルフヒーリング機能を持つメタライズドポリプロピレンフィルムを使用し、低損失かつ長期信頼性を確保。
- 高い誘電強度： 特殊ポリマー誘電体組成により、+85°Cまでの動作をサポートし、厳しい条件下でも性能を維持。
- 低自己インダクタンス： ESLが100nH未満で、高周波用途に最適化。
- 長寿命設計： 10万時間以上の動作を想定し、故障率は100 FIT以下。
- 自然冷却： 強制冷却システムを必要としない効率的な熱放散。
代表的な用途
#
- 電気輸送システム
- 変電所
- 風力発電機
- 周波数変換器
技術仕様
#
| パラメータ |
値 |
| 規格 |
IEC61071, IEC 61881 |
| 静電容量許容差 |
±10%（オプションで±5%） |
| 定格直流電圧 |
900V～40kV |
| 誘電体 |
ポリプロピレン |
| 損失角の正接 |
< 0.1% |
| 自己インダクタンス（ESL） |
< 100nH |
| 試験電圧（端子間） |
1.5xUn / 10秒 25±5°C |
| 試験電圧（端子－ケース間） |
2xUn+1000VAC / 60秒 60Hz 25±5°C |
| 動作温度範囲 |
-40°C～+70°C（オプションで85°C） |
| 保管温度範囲 |
-40°C～+85°C |
| ケース |
矩形、非磁性ステンレススチール |
| 充填材 |
エポキシ樹脂（RoHS準拠） |
| 故障率 |
< 100 FIT |
| 寿命期待値 |
> 100,000時間 |
| 冷却方式 |
自然冷却 |
製品寸法と定格
#
900Vシリーズ
#
| 静電容量 (μF) |
L (mm) |
W (mm) |
H (mm) |
重量 (kg) |
| 4000 |
340 |
125 |
215 |
11.1 |
| 8000 |
340 |
125 |
340 |
18.2 |
| 16000 |
430 |
175 |
340 |
29.7 |
| 24000 |
580 |
175 |
340 |
40.4 |
1200Vシリーズ
#
| 静電容量 (μF) |
L (mm) |
W (mm) |
H (mm) |
重量 (kg) |
| 2000 |
125 |
215 |
340 |
11.0 |
| 4000 |
125 |
380 |
340 |
20.5 |
| 8000 |
125 |
650 |
340 |
35.5 |
| 12000 |
175 |
670 |
340 |
47.3 |
2000Vシリーズ
#
| 静電容量 (μF) |
L (mm) |
W (mm) |
H (mm) |
重量 (kg) |
| 1000 |
125 |
270 |
340 |
14.0 |
| 2000 |
125 |
440 |
340 |
23.3 |
| 4000 |
175 |
580 |
340 |
40.7 |
| 5000 |
175 |
700 |
340 |
49.4 |
4000Vシリーズ
#
| 静電容量 (μF) |
L (mm) |
W (mm) |
H (mm) |
重量 (kg) |
| 200 |
125 |
240 |
340 |
12.4 |
| 400 |
125 |
400 |
340 |
21.4 |
| 800 |
175 |
500 |
340 |
35.2 |
| 1000 |
175 |
580 |
340 |
40.7 |
5000Vシリーズ
#
| 静電容量 (μF) |
L (mm) |
W (mm) |
H (mm) |
重量 (kg) |
| 150 |
125 |
285 |
340 |
14.8 |
| 300 |
140 |
430 |
340 |
24.6 |
| 600 |
175 |
540 |
340 |
38.2 |
| 750 |
175 |
650 |
340 |
46.3 |
5500V、6500V、10000V、20000V、40000Vシリーズ
#

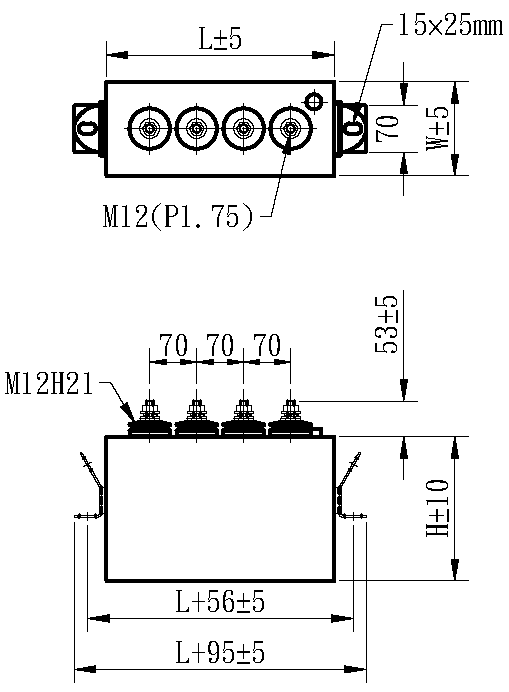

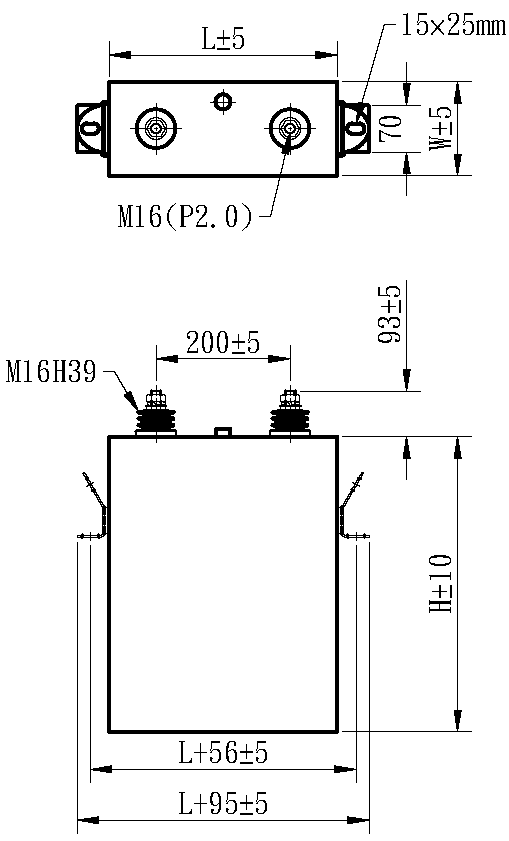

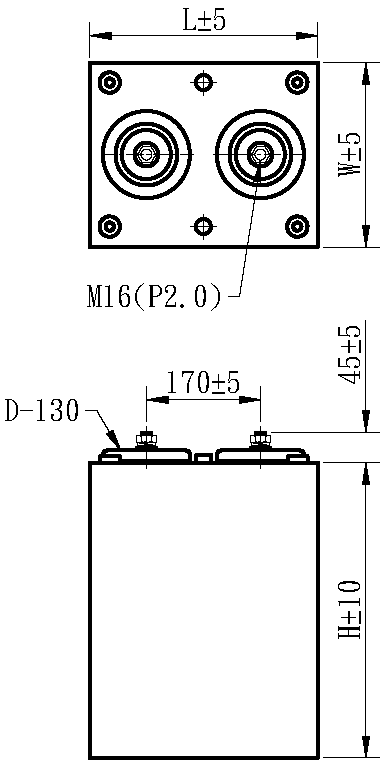

参考寸法
#
