パワーエレクトロニクスおよびエネルギー貯蔵向け革新的コンデンサ技術 #
エネルギー貯蔵用コンデンサは、現代のパワーエレクトロニクスにおいて重要な役割を果たし、高速なエネルギー放出と信頼性の高い性能を要求される用途を支えています。Yuhchangは効率性、耐久性、国際規格適合を追求した多様なエネルギー貯蔵用コンデンサを提供しています。

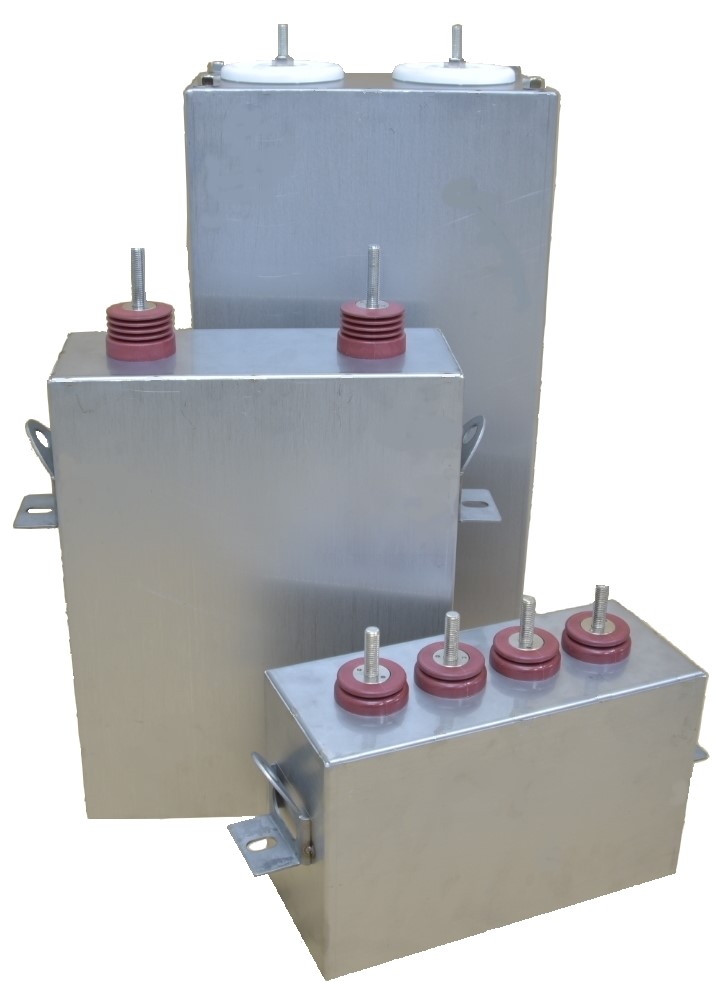

エネルギー貯蔵用コンデンサ：ドライタイプ（ESDSシリーズ） #
概要 #
YuhchangのESDSシリーズエネルギー貯蔵用コンデンサは、高性能放電用途向けに設計されています。自己修復機能を持つメタライズドポリプロピレンフィルムと先進のドライ技術を採用し、高い誘電強度と最大1J/ccのエネルギー密度を実現。低損失かつ信頼性の高い動作を保証し、迅速なエネルギー放出が求められる用途に適しています。
主な特徴 #
- 誘電体: ポリプロピレン、自己修復機能付きメタライズド
- エネルギー密度: 最大1J/cc
- 低損失: 効率最適化
- 低自己インダクタンス: 高周波性能を考慮した接続端子設計
- 長寿命: 10万時間以上の期待寿命
- 信頼性: 故障率100FIT未満
- 規格適合: IEC61071およびIEC61881準拠
- 構造: 非磁性ステンレス鋼ケース、RoHS準拠エポキシ樹脂充填
適用分野 #
- パワーエレクトロニクス
- 再生可能エネルギーシステム
- 高電圧電源
- 高速エネルギー放出を必要とする産業機器（例：レーザーシステム、パルスパワー）
技術仕様 #
| 特性 | 値 |
|---|---|
| 規格 | IEC61071, IEC61881 |
| 静電容量許容差 | ±10%（オプションで±5%） |
| 定格直流電圧 | 900V～40kV |
| 損失角正接 | < 0.1% |
| 自己インダクタンス（ESL） | < 100nH |
| 試験電圧（端子間） | 1.5xUn / 10秒 25±5°C |
| 試験電圧（端子－ケース間） | 2xUn+1000VAC / 60秒 60Hz 25±5°C |
| 動作温度範囲 | -40°C～+70°C（オプション85°C） |
| 保管温度範囲 | -40°C～+85°C |
| ケース | 長方形、非磁性ステンレス鋼 |
| 充填材料 | エポキシ樹脂（RoHS準拠） |
| 故障率 | < 100FIT |
| 期待寿命 | 10万時間以上 |
| 冷却方式 | 自然冷却 |
参考寸法 #

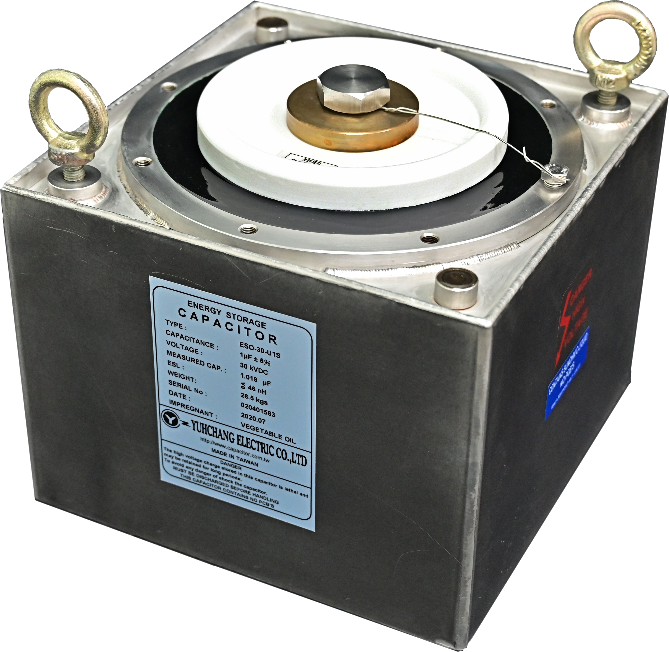

エネルギー貯蔵用コンデンサ：オイルタイプ（ESAS/ESBS/ESCS/ESFSシリーズ） #
概要 #
オイル充填型エネルギー貯蔵用コンデンサは放電用途に特化しており、誘電体および充填技術により複数のシリーズを展開しています：
- ESAS: 紙誘電体＋アルミ箔＋ヒマシ油
- ESBS: メタライズドポリプロピレンフィルム＋植物油
- ESCS: ポリプロピレンフィルム＋アルミ箔＋植物油
- ESFS: ポリプロピレンフィルム＋アルミ箔＋PXEオイル
主な特徴 #
- 誘電体: 紙またはポリプロピレンフィルム
- 定格直流電圧: 最大50kV
- 低自己インダクタンス: < 100nH
- 構造: 長方形、非磁性ステンレス鋼ケース
- 充填材料: シリーズにより異なる（ヒマシ油、植物油、PXEオイル）
- 自然冷却
- 規格適合: IEC 61071
技術仕様 #
| 特性 | 値 |
|---|---|
| 規格 | IEC 61071 |
| 静電容量許容差 | ±10%（オプションで±5%） |
| 定格直流電圧 | 最大50kV |
| 自己インダクタンス（ESL） | < 100nH |
| 試験電圧（端子間） | 1.25xUn / 10秒 25±5°C |
| 試験電圧（端子－ケース間） | 1.5xUn VAC / 60秒 60Hz 25±5°C |
| 動作温度範囲 | -40°C～+70°C（オプション85°C） |
| 保管温度範囲 | -40°C～+85°C |
| ケース | 長方形、非磁性ステンレス鋼 |
| 充填材料 | シリーズ設計に準ずる |
| 冷却方式 | 自然冷却 |
仕様例および寸法 #
| 定格直流電圧 (V) | 静電容量 (μF) | タイプ | 長さ (mm) | 幅 (mm) | 高さ (mm) | 参考図 | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| 5000 | 4000 | ESAS | 420 | 340 | 880 | Fig-3 | 210 |
| 44000 | 52 | ESAS | 405 | 335 | 750 | Fig-4 | 151 |
| 900 | 4000 | ESBS | 340 | 125 | 215 | Fig-1/2 | 11.1 |
| … | … | … | … | … | … | … | … |

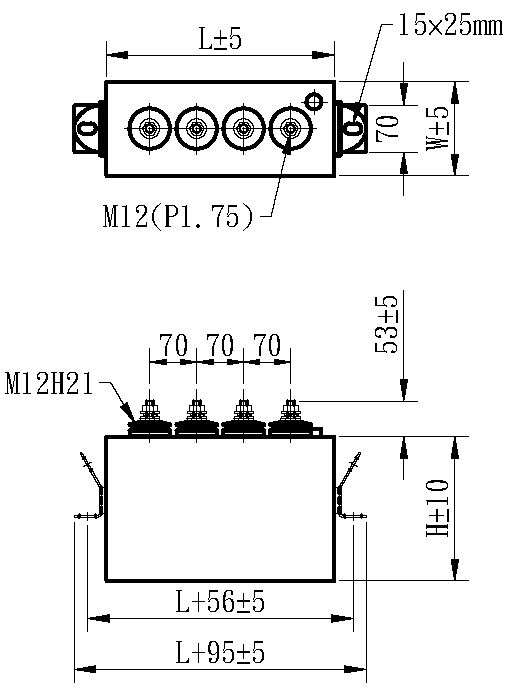

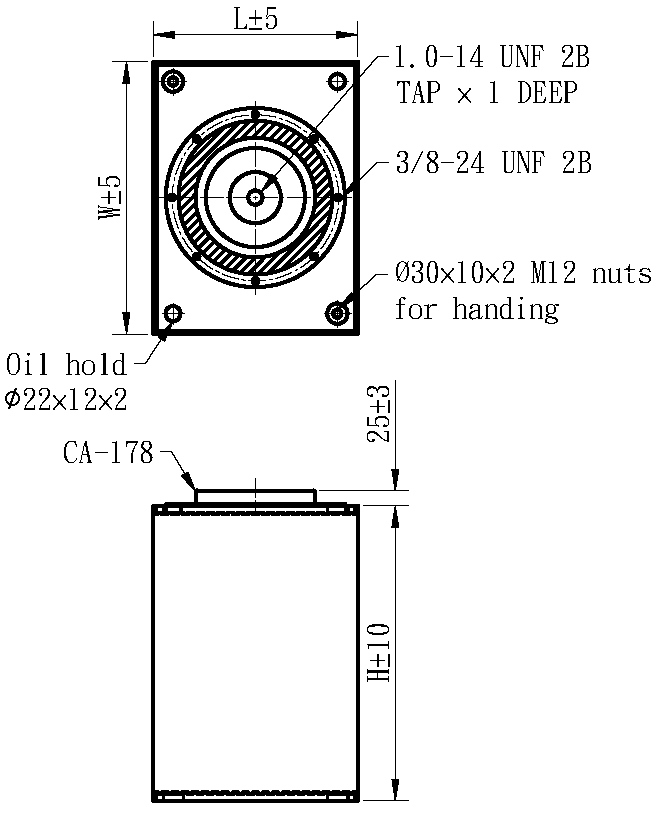

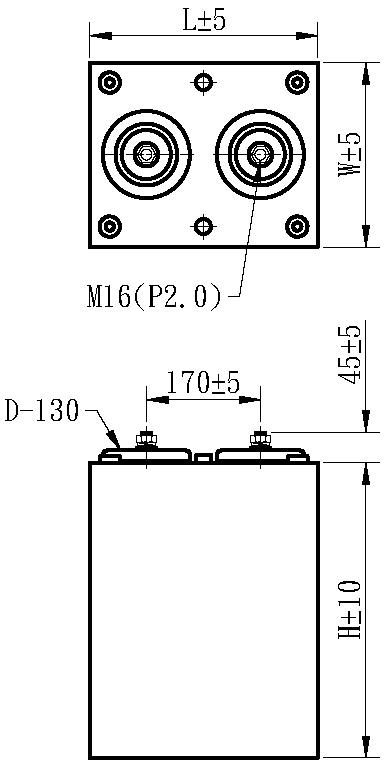

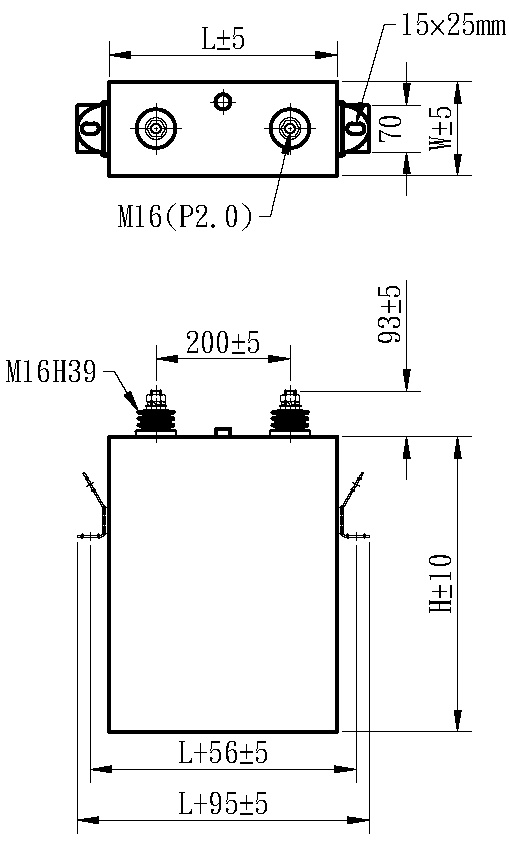

参考寸法 #
