誘導加熱効率のための高度なソリューション #
Yuhchangの誘導炉加熱用コンデンサは、誘導加熱器および炉に対して信頼性の高い性能と効率の向上を提供するよう設計されています。数十年の専門知識を活かし、これらのコンデンサは力率の最適化を目的としており、エネルギー節約と運用信頼性の両方に貢献します。
コンデンサ設計の革新 #
Yuhchangは、全フィルム誘電体材料で構成されたパワーフィルムコンデンサのラインナップを提供しています。これらのコンデンサは環境に優しく、無毒で生分解性の絶縁油を含浸しており、現代の産業用途における持続可能な選択肢となっています。
CCC パワーフィルムコンデンサ認証された品質と堅牢な性能 #
Yuhchangの誘導加熱用コンデンサは、IEC 60871、IEC 60831、CNS 1372、3739などの国際規格に準拠しています。600～1350VACの広い電圧範囲と50～250KVARの容量で提供され、50Hzおよび60Hzの両周波数に対応しています。定格電圧の最大1.1倍の過電圧および定格電流の最大1.1倍の過電流に耐える設計です。垂直設置および空冷方式で、周囲温度-25°Cから+40°Cの範囲で効率的に動作します。
多用途な適用範囲 #
誘導加熱用コンデンサは、力率改善がエネルギー効率向上と運用コスト削減の鍵となる誘導炉用途に不可欠です。また、さまざまな他の誘導加熱プロセスにも適しており、多様な環境で安定した性能を保証します。
詳細情報や特定の要件については、お問い合わせください。誘導加熱器用コンデンサの全ラインナップをご案内いたします。
技術データ概要 #
| パラメータ | 仕様 |
|---|---|
| 規格 | IEC 60871、IEC 60831、CNS 1372 & 3739 |
| 定格電圧 (Un) | 仕様表参照 |
| 定格容量 | 仕様表参照 |
| 容量許容差 | -5% / +10% |
| 定格周波数 | 50Hz または 60Hz |
| 定格電流 (In) | 仕様表参照 |
| 過電圧 | 最大 1.1 × Un |
| 過電流 | 最大 1.1 × In |
| 保護等級 | IP 00 |
| 取付位置 | 垂直 |
| 電圧試験（端子間） | Un × 2 1分間 |
| 電圧試験（端子-ケース間） | Un × 2 + 1000VAC 1分間 |
| 冷却方式 | 空冷 |
| 周囲温度 | -25°C ～ +40°C |

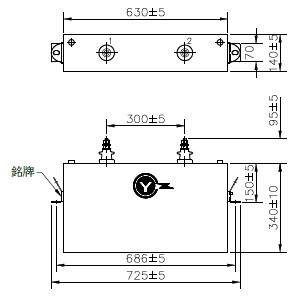

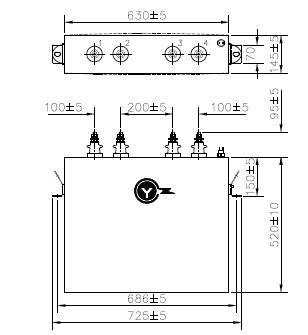

製品仕様 #
600 – 1350VAC、単相、60Hz、50 – 250KVAR
| タイプ | 電圧 (VAC) | 容量 (kVAR) | 電流 (A) | 長さ (mm) | 幅 (mm) | 高さ (mm) | 奥行 (mm) |
|---|---|---|---|---|---|---|---|
| YHMA-06-K50S | 600 | 50 | 83 | 340 | 140 | 280 | 200 |
| YHMA-06-K100S | 600 | 100 | 167 | 630 | 140 | 280 | 300 |
| YHMA-06-K150S | 600 | 150 | 250 | 630 | 140 | 380 | 300 |
| YHEA-08-K50S | 800 | 50 | 63 | 340 | 135 | 340 | 200 |
| YHEA-08-K100S | 800 | 100 | 125 | 630 | 140 | 340 | 300 |
| YHEA-08-K150S | 800 | 150 | 188 | 630 | 140 | 520 | 300 |
| YHMA-08-K250S | 800 | 250 | 312 | 630 | 140 | 520 | 300 |
| YHEA-10-K50S | 1000 | 50 | 50 | 340 | 135 | 340 | 200 |
| YHEA-10-K100S | 1000 | 100 | 100 | 630 | 140 | 340 | 300 |
| YHEA-10-K150S | 1000 | 150 | 150 | 630 | 140 | 520 | 300 |
| YHMA-10-K250S | 1000 | 250 | 250 | 630 | 140 | 470 | 300 |
| YHEA-10-K250S | 1350 | 250 | 185 | 630 | 140 | 520 | 300 |
その他の仕様はお問い合わせください。
詳細な概要については、カタログをダウンロードいただくか、お問い合わせください。
