はじめに #
分圧器またはカップリング用途向けの高電圧コンデンサは、正確な電圧測定、信号カップリング、絶縁を必要とする電気システムにおいて不可欠な部品です。本記事では、それらの技術的特徴、性能基準、および利用可能な仕様について詳細に解説します。
主な特徴と規格 #
- タイプ: 油入式、プラスチックチューブ、屋内用設計
- 性能参照規格: IEC 60871
- 設置環境: 屋内環境に適合、海抜3000メートルまで対応
- 静電容量許容差: -5%/+10%（オプション：±5%または±10%）
- 動作温度範囲: -25℃～+70℃（ケース温度）
- 誘電体: ポリプロピレンフィルム
- 損失係数: 0.1%未満
- 試験電圧（端子間）: 定格電圧 Un × 1.25 V、10秒間
- 端子: M10 × 30 mm（オプション：M8 × 30 mm またはスズメッキ真鍮製丸頭メスネジ端子）
- 冷却方式: 自然空冷
仕様表 #
| 定格電圧 (Un) KVAC | 静電容量 (nF) | 直径 (mm) | 高さ (mm) | 約重量 (kg) | 参考図 | 部品番号 |
|---|---|---|---|---|---|---|
| 25 | 0.1 | 76.3 | 400 | 3 | 8 | 4001D1A60025300 |
| 25 | 1 | 76.3 | 400 | 3 | 8 | 4001C1A60025300 |
| 25 | 50 | 140 | 500 | 16 | 4 | 4005B1A60025300 |
| 50 | 8 | 140 | 500 | 16 | 1 | 4008C1A60050300 |
| 50 | 50 | 140 | 600 | 18 | 1 | 4005B1A60050301 |
| 100 | 0.1 | 140 | 600 | 18 | 1 | 4001D1A60010400 |
| 100 | 0.5 | 140 | 600 | 18 | 1 | 4005D1A60010400 |
| 100 | 1 | 140 | 800 | 22 | 1 | 4001C1A60010401 |
| 100 | 1 | 140 | 600 | 17 | 1 | 4001C1A60010402 |
| 150 | 0.1 | 140 | 650 | 18 | 1 | 4001D1A60015400 |
| 150 | 0.5 | 140 | 650 | 18.2 | 1 | 4005D1A60015401 |
| 150 | 1 | 140 | 1000 | 53 | A | 4001C1A60015401 |
| 360 | 1 | 140 | 2700 | 75 | C | 4001C1A60036400 |
| 500 | 0.5 | 140 | 3000 | 85 | F | 4005D1A60050400 |
| 20 | 100 | 76.3 | 300 | 3 | 9 | 4001A1D00020302 |
| 25 | 50 | 76.3 | 300 | 3 | 8/9 | 4005B1D00025300 |
| 50 | 2 | 76.3 | 500 | 4 | 8/9 | 4002C1D00050300 |
| 50 | 5 | 76.3 | 500 | 4 | 9 | 4005C1D00050300 |
| 50 | 10 | 76.3 | 500 | 4 | 9 | 4001B1D00050300 |
| 50 | 15 | 76.3 | 500 | 4 | 9 | 4015C1D00050300 |
| 50 | 25 | 76.3 | 400 | 3 | 8/9 | 4025C1D00050300 |
| 50 | 100 | 76.3 | 500 | 4 | 8/9 | 4001A1D00050302 |
| 60 | 200 | 140 | 850 | 23 | 4 | 4002A1D00060300 |
| 75 | 20 | 140 | 500 | 12 | 4 | 4002B1D00075300 |
| 80 | 50 | 140 | 500 | 12 | 2 | 4005B1D00080300 |
| 100 | 2 | 140 | 600 | 14 | 5 | 4002C1D00010400 |
| 100 | 40 | 140 | 600 | 14 | 6 | 4004B1D00010401 |
| 120 | 1 | 76.3 | 500 | 4 | 9 | 4001C1D00012300 |
| 150 | 4 | 140 | 600 | 18 | 1 | 4004C1D00015400 |
| 150 | 4 | 140 | 600 | 17 | 7 | 4004C1D00015401 |
| 150 | 20 | 140 | 1000 | 25 | 4 | 4002B1D00015400 |
| 150 | 50 | 140 | 1250 | 29 | 1 | 4005B1D00015400 |
| 200 | 0.3 | 140 | 1000 | 25 | 4 | 4003D1D00020401 |
| 200 | 1 | 140 | 1000 | 24 | 4 | 4001C1D00020400 |
| 200 | 1 | 140 | 1000 | 23 | 7 | 4001C1D00020401 |
| 200 | 2 | 140 | 1000 | 25 | 4 | 4002C1D00020400 |
| 200 | 2 | 140 | 800 | 19 | 4 | 4002C1D00020401 |
| 200 | 2 | 140 | 800 | 21 | 7 | 4002C1D00020402 |
| 240 | 50 | 140 | 2160 | 65 | B | 4005B1D00024400 |
| 300 | 2 | 140 | 1000 | 25 | 4 | 4002C1D00030400 |
| 300 | 3 | 140 | 1130 | 27 | 1 | 4003C1D00030400 |
| 300 | 4 | 140 | 1000 | 25 | 4 | 4004C1D00030400 |
| 400 | 1 | 140 | 1600 | 42 | D | 4001C1D00040401 |
| 400 | 3 | 140 | 1500 | 40 | E | 4003C1D00040400 |
| 600 | 1.5 | 140 | 2260 | 53.3 | G | 4015C1D00060400 |
| 1400 | 2 | 140 | 4550 | 138 | H | 4002C1D00014500 |
その他の電圧および静電容量の値についてはお問い合わせください。

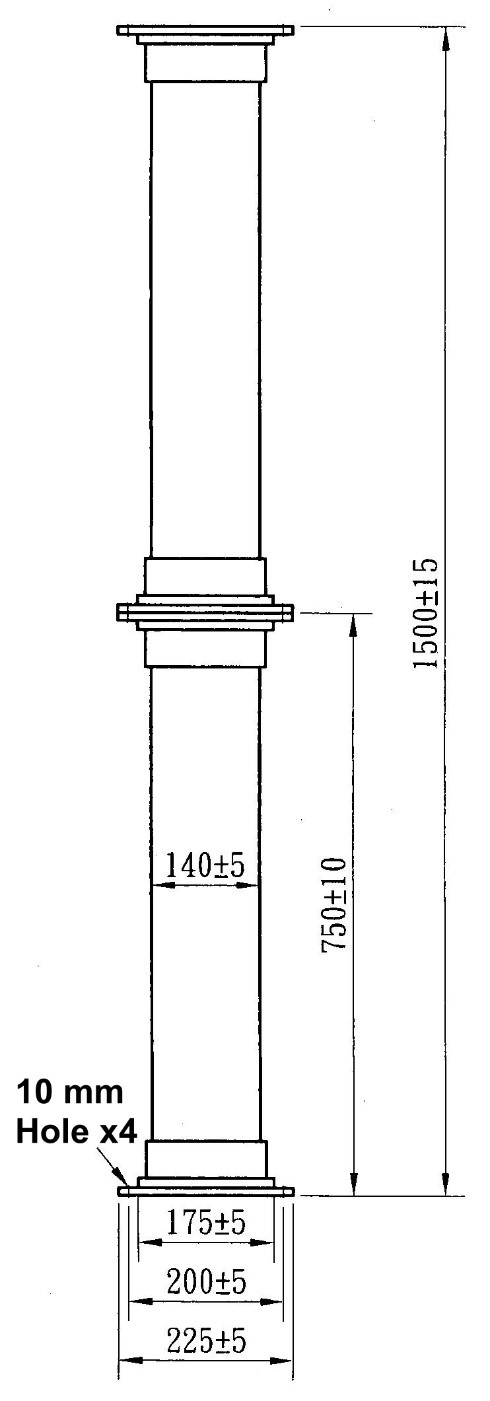

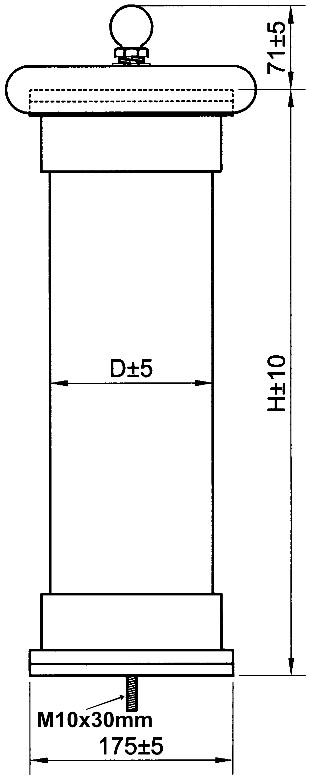

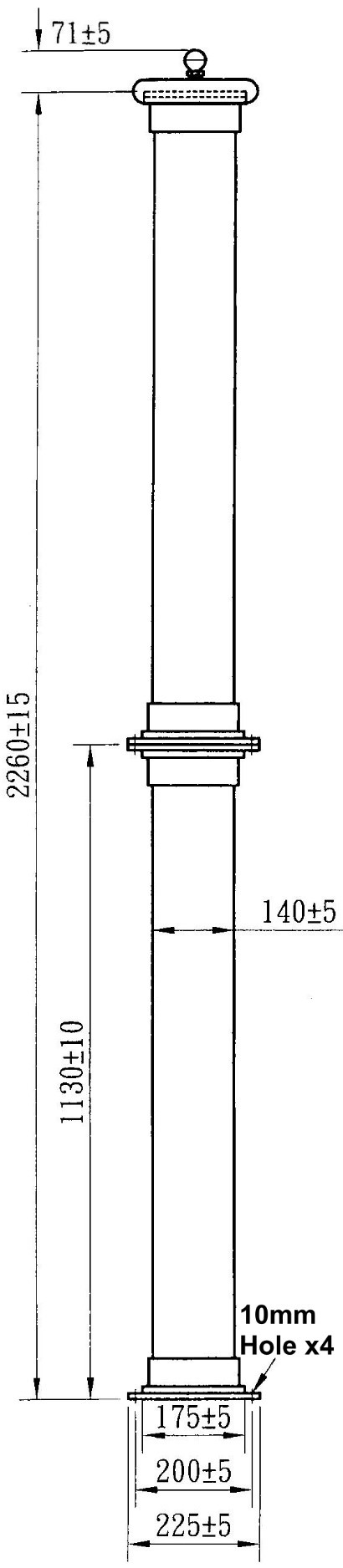

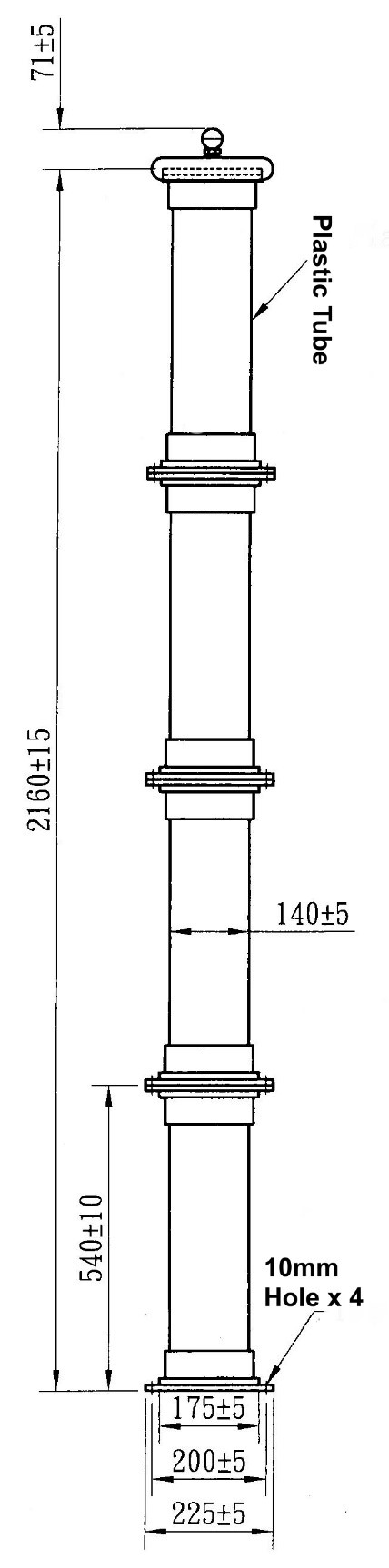

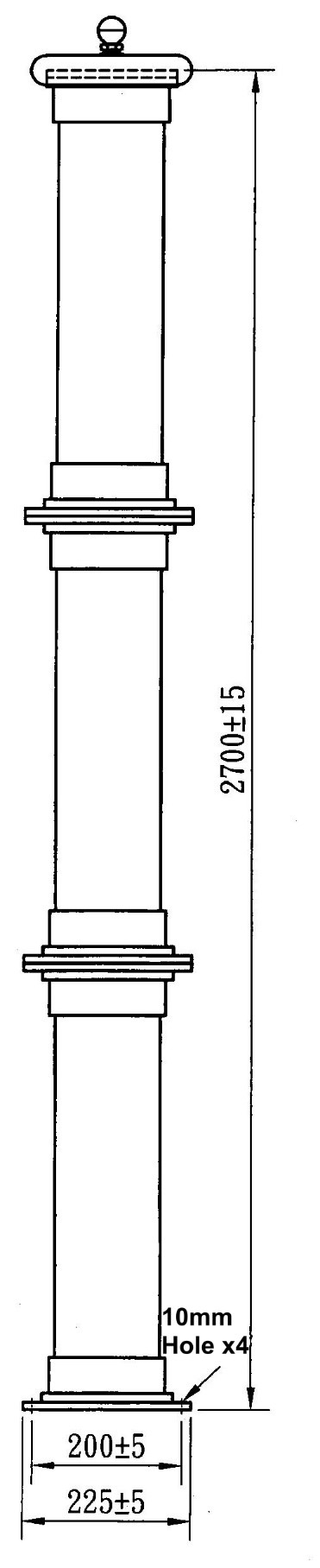

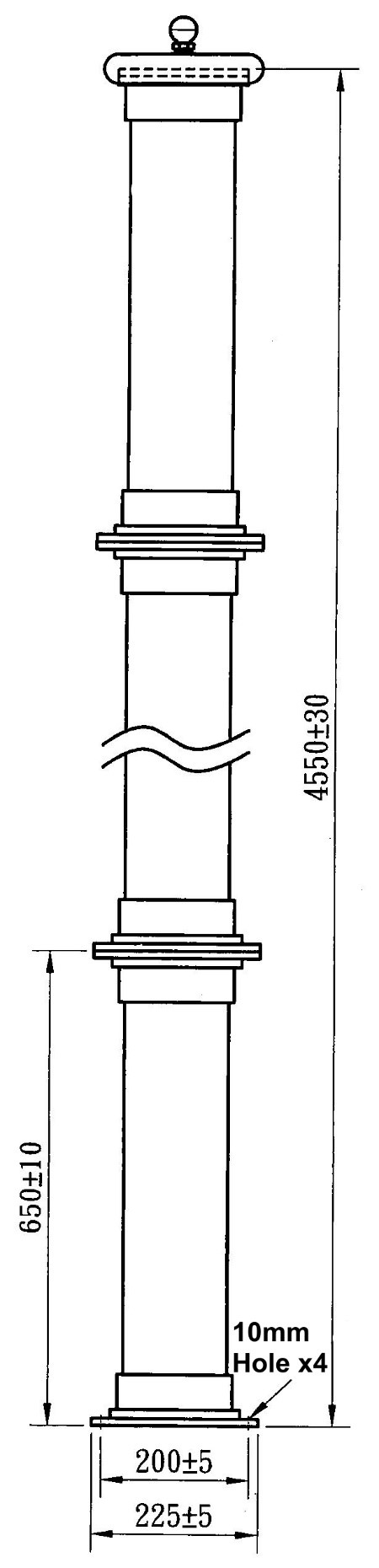

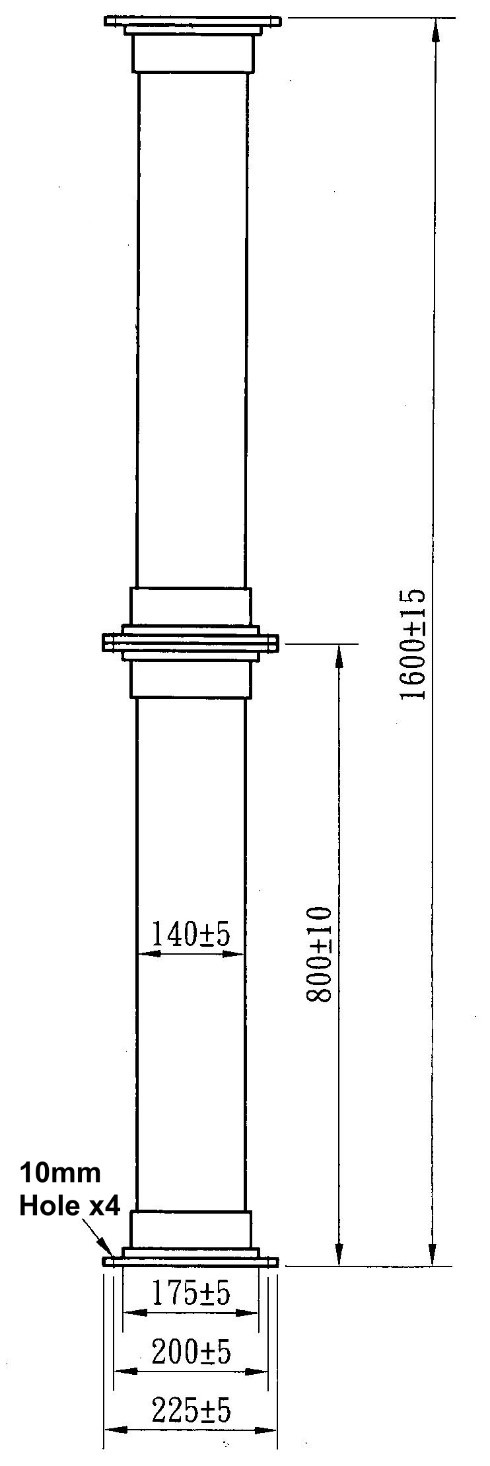

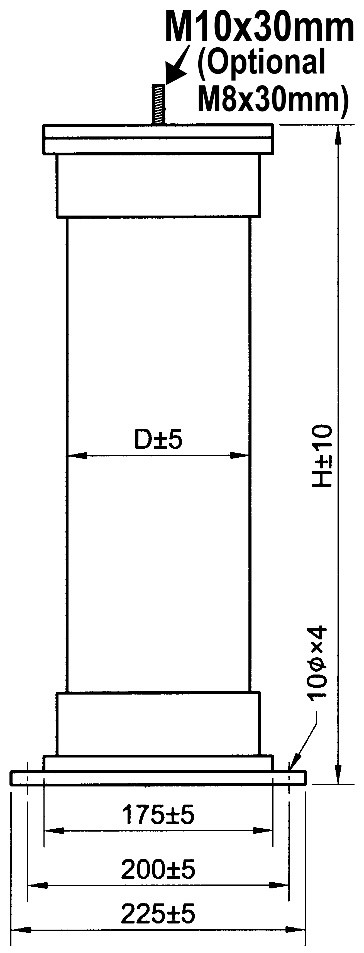

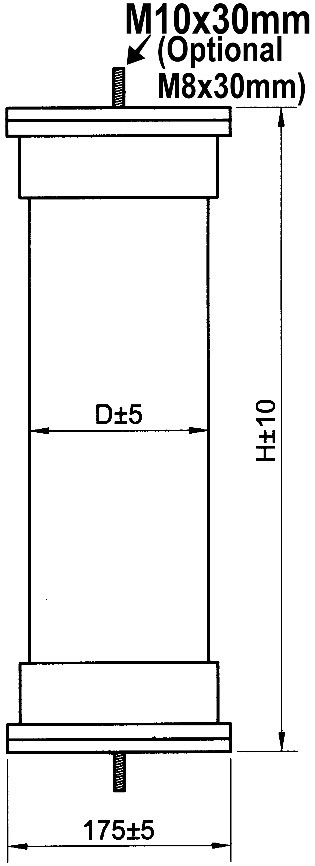

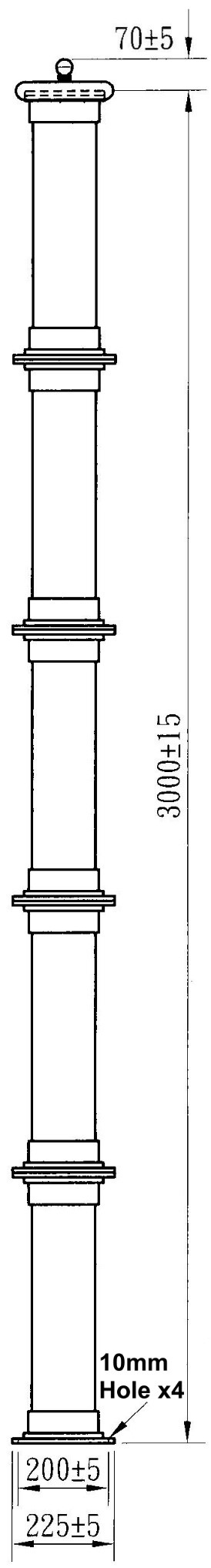

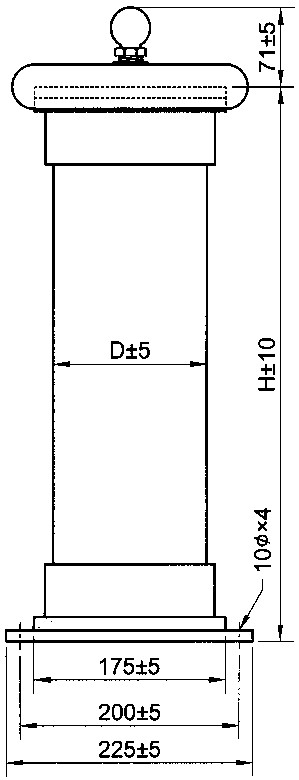

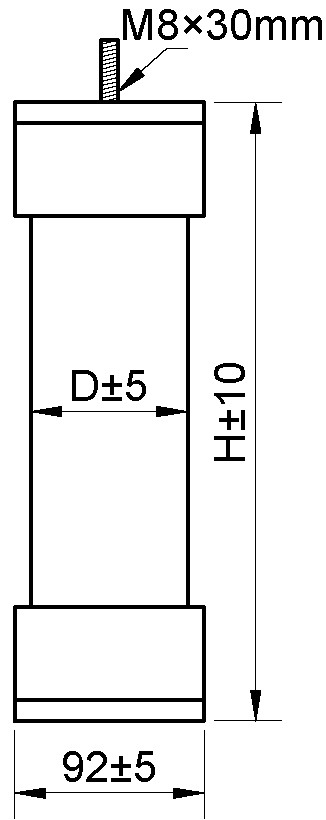

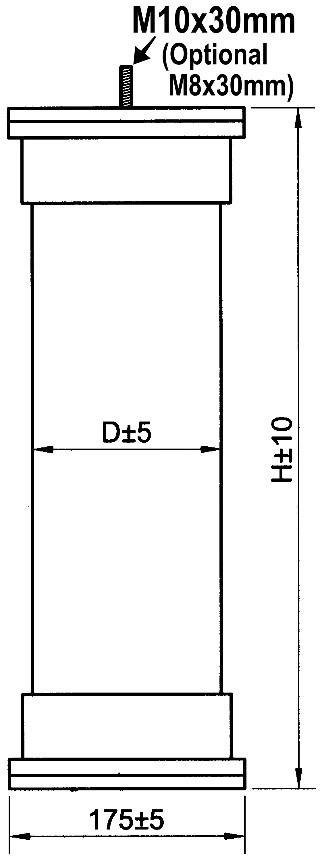

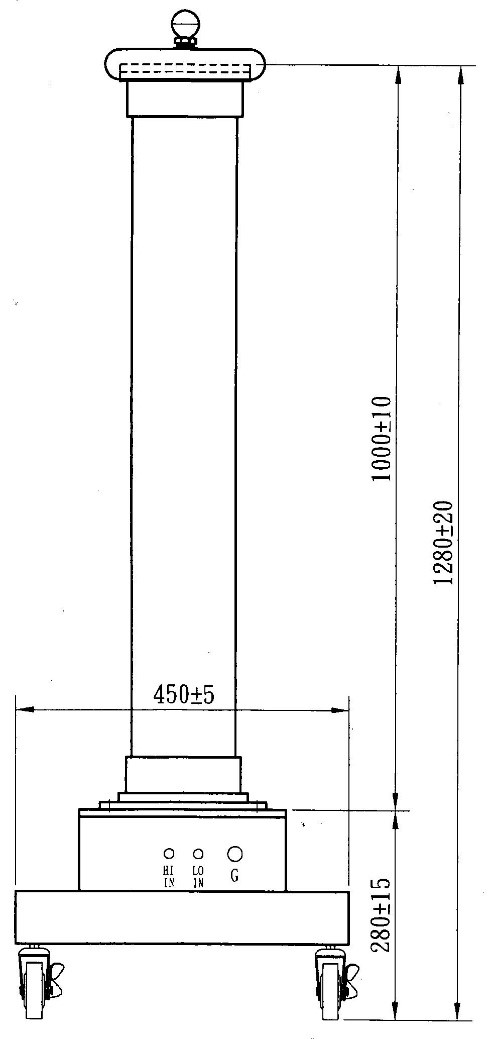

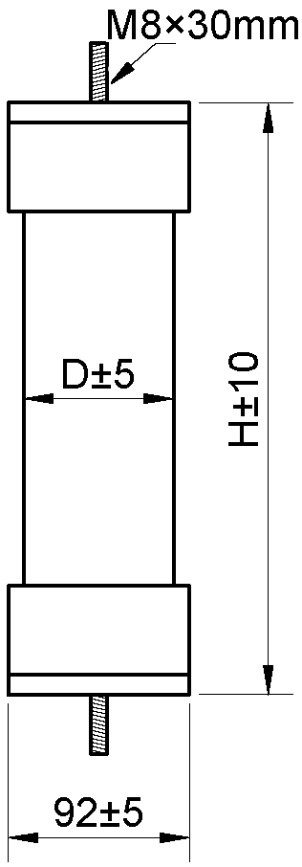

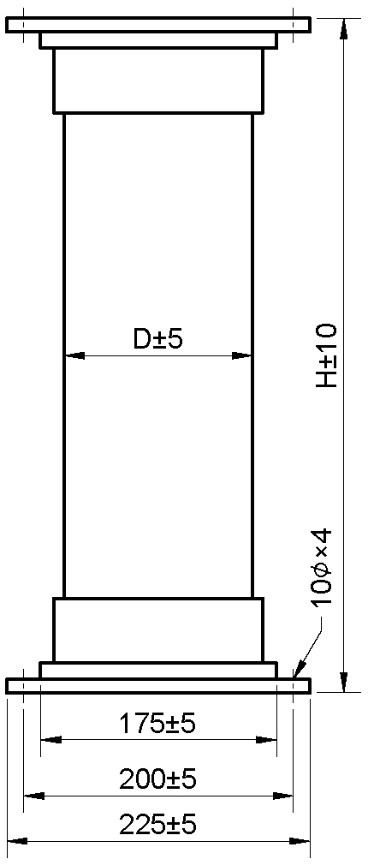

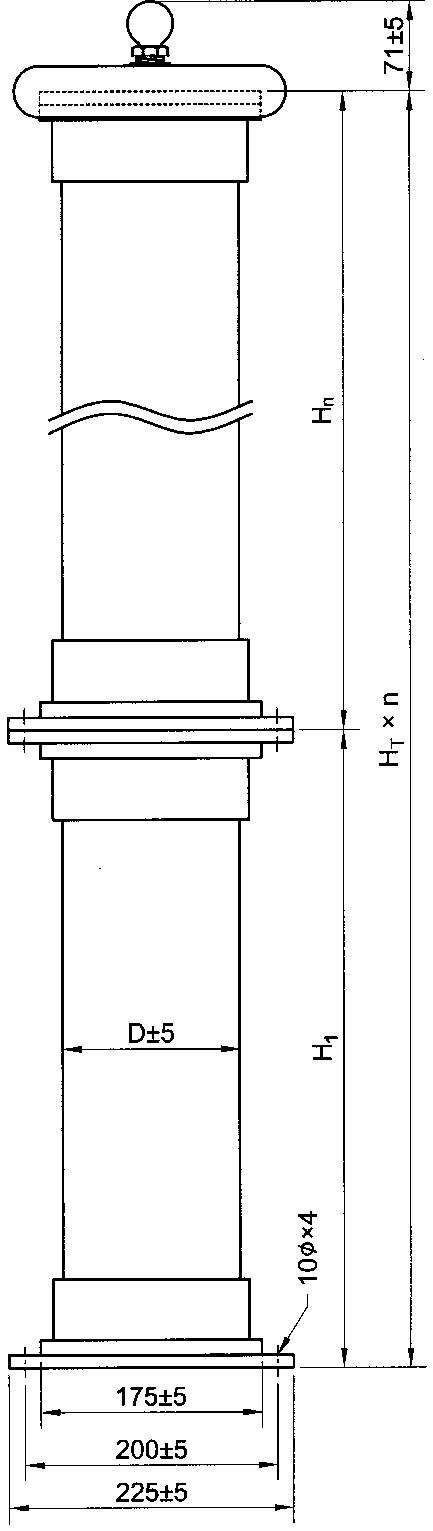

参考図 #
