コンデンサ技術：特性、安全性、および応用の洞察 #
技術資料とダウンロード #

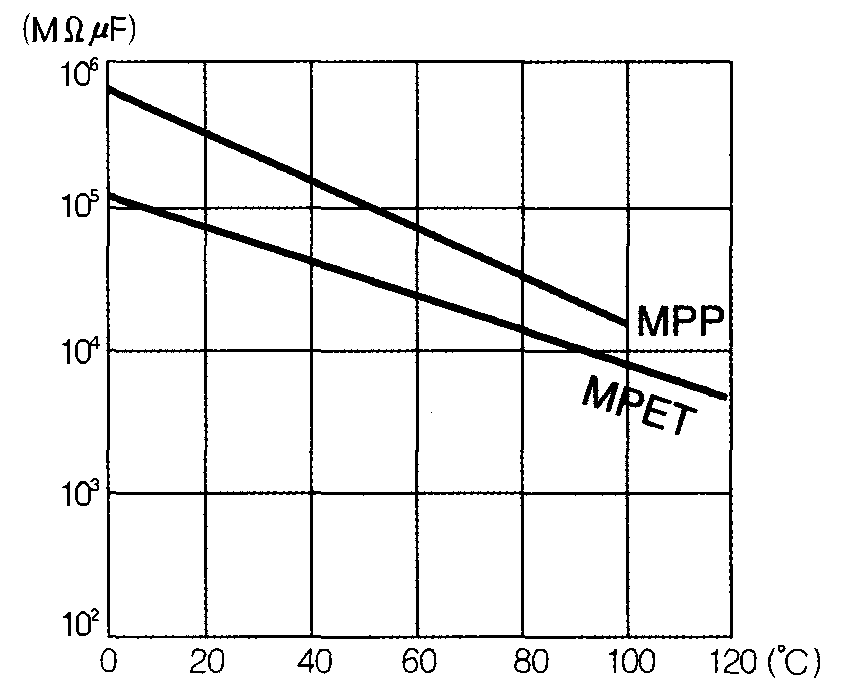

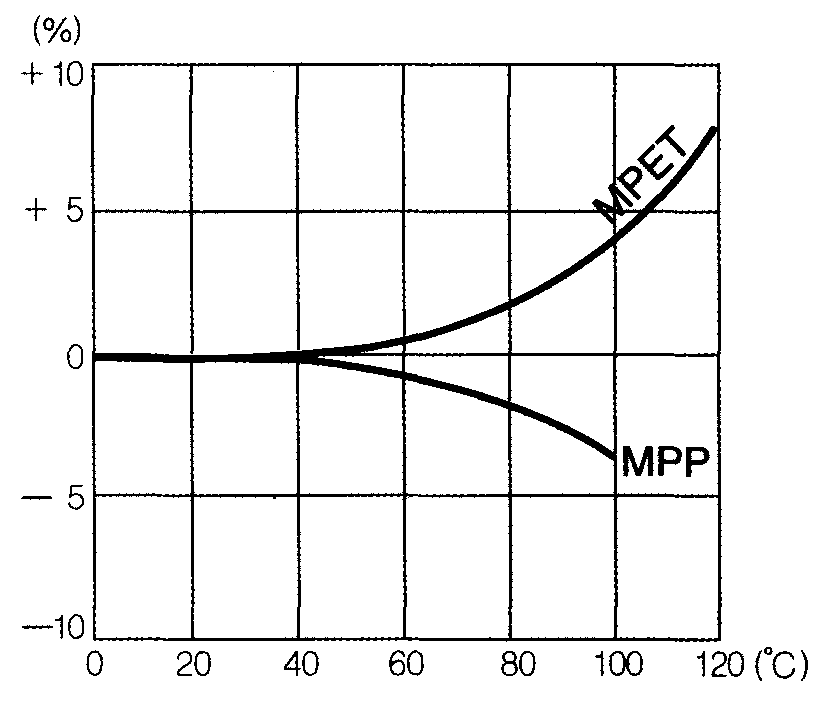

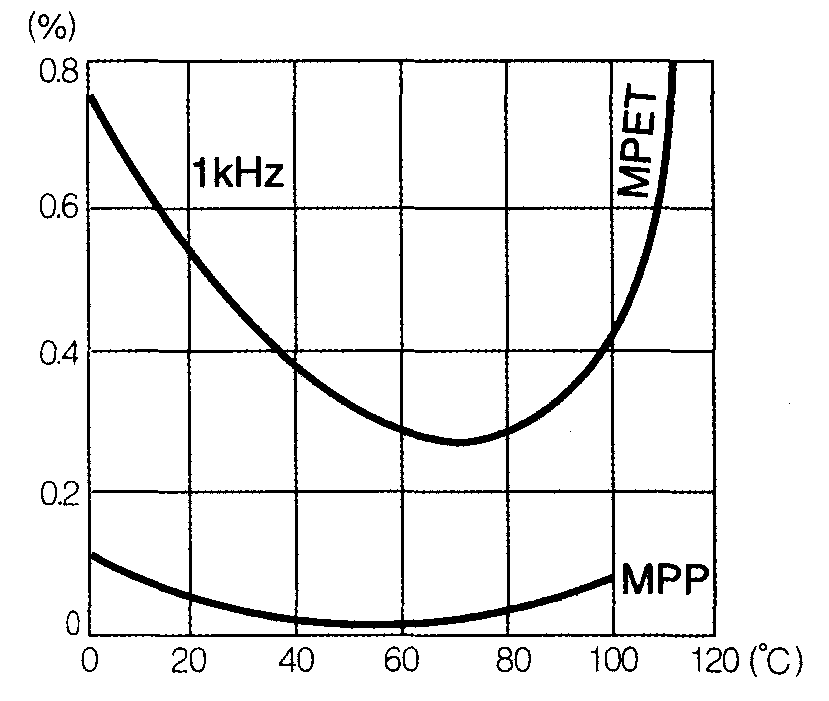

メタライズドフィルムコンデンサの電気的特性 #
自己修復機構 #

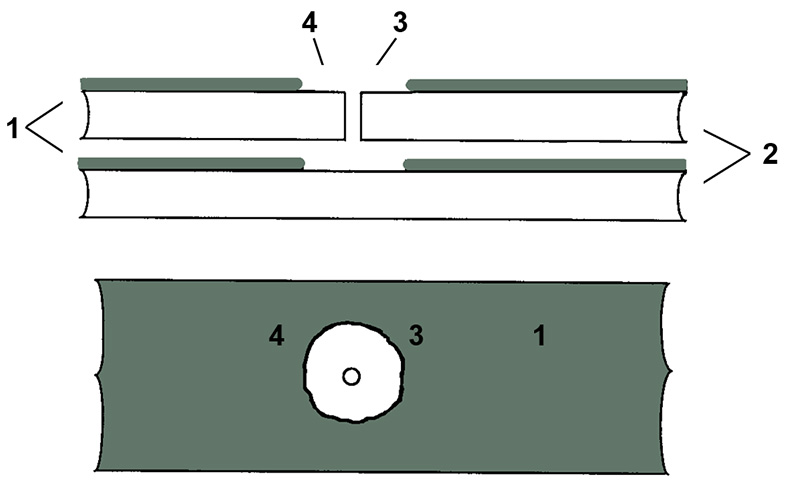

メタライズドフィルムコンデンサは自己修復プロセスを利用しています。過電圧により局所的な損傷が発生すると、損傷箇所周辺のメタライズド層が蒸発し、瞬時に絶縁が回復します。この機構により、継続的な動作と信頼性が確保されます。
- 1. メタライズド層
- 2. フィルム
- 3. 損傷箇所
- 4. 自己修復範囲
コンデンサ設計における安全機能 #
内部安全機構 #

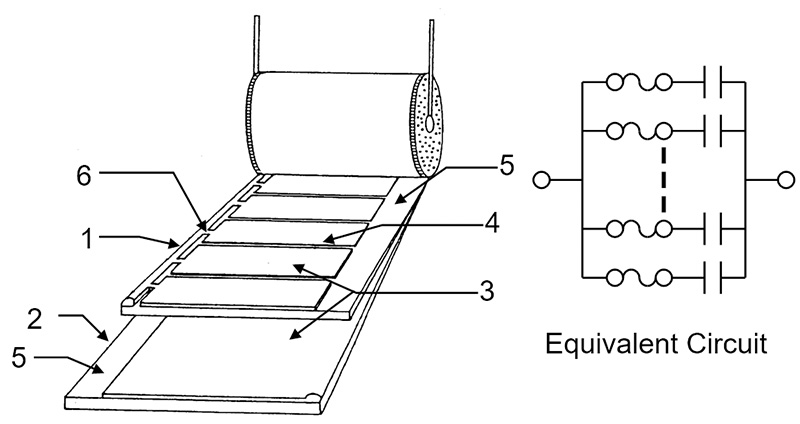

コンデンサ素子はセグメント化されたメタライズドフィルムで構成され、数百から数千の小さなコンデンサが並列に形成されています。各小コンデンサには個別のヒューズが装備されています：

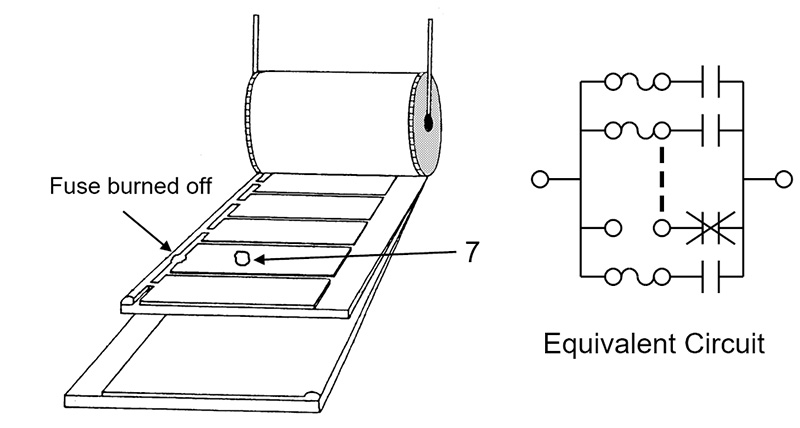

- 過電圧、異常加熱、寿命末期による絶縁破壊が発生すると、該当箇所のヒューズが焼き切れ回路から切り離されます。
- 残りの正常なコンデンサは動作を継続し、全体の性能を維持します。
- この自己保護機能により、煙や火災の発生を防止します。
- 1. セグメント化メタライズドフィルム
- 2. 一般的なメタライズドフィルム
- 3. メタライズド層
- 4. 横方向のフリーマージン
- 5. 機械方向のフリーマージン
- 6. ヒューズ
- 7. 故障箇所
内部保護装置の動作 #
コンデンサの経年劣化や内部故障により、自己修復破壊が繰り返されると内部圧力が上昇します。破裂防止のために：
- 各素子には圧力感知型インタラプタ（保護装置）が装備されています。
- 圧力上昇によりカバーが膨らみ、指定された弱点で銅タップが切断されます。
- 電流経路が不可逆的に遮断され、安全性が確保され危険な事態を防ぎます。
