本頁面彙整了金屬化塑膠膜電容器的關鍵技術資訊，涵蓋其電氣特性、溫度變化影響、自復性機能與多重保安設計，協助用戶深入了解產品性能與安全保障。
目錄 #
- 電容器功能
- 並聯電容器之效益
- 電容器不同安置場所及效益
- 工業電力系統高壓或低壓改善功率因數用電容器選用原則
- 電力用電容器設備之諧波對策
- 共振點及共振頻率計算
- 進相電容器使用說明
- 電容器故障原因
- 雷擊對電容器之影響
- Y-Δ起動感應電動機之電容器正確接線
- 電容器安裝注意事項
- 低壓電容器保護設備選用參考
- 電容器之維護保養
- 改善功率因數的計算
- 一般常用公式
- 電容器用放電電阻計算
- 感應加熱爐用電容器
- 自動功率因數調整盤配線圖
- 彈力熔絲尺寸圖
- 保安特性
蒸著金屬塑膠膜電氣特性 #
容量與溫度變化曲線 #
絕緣電阻值與溫度變化曲線 #
損失率與溫度變化曲線 #
金屬化膜材料 #
自復性機能 #
金屬化塑膠膜電容器具備自復性機能。當異常電壓導致介質破壞時，破壞點附近的金屬膜會瞬間消失，絕緣立即自動恢復。這一自復作用能在數微秒內完成，迅速排除故障，使電容器得以持續運作。
- 蒸著金屬層
- 塑膠膜
- 絕緣破壞點
- 自復範圍
保安性設計 #

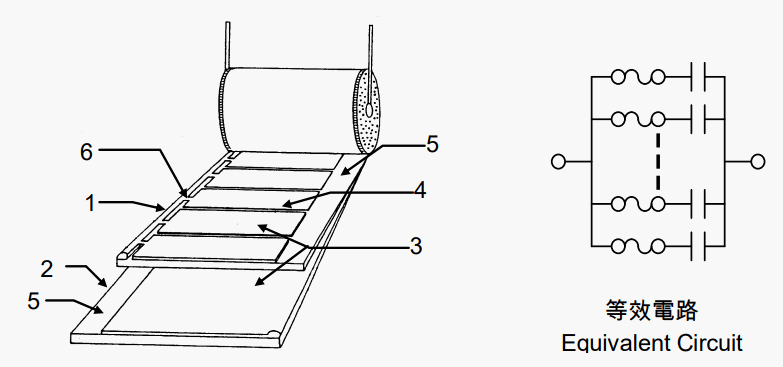

保安機構動作原理 #

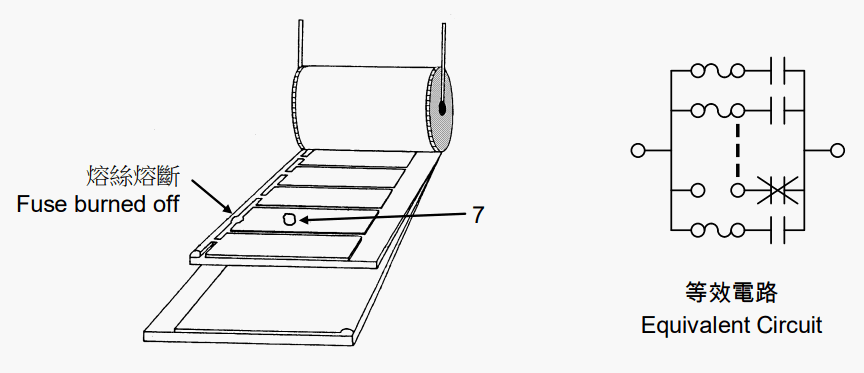

電容器元件採用節段式金屬化塑膠膜捲繞，將電容量分割為數百或數千個小容量單元並聯，每個單元設計有類似保險絲的保安機構。當電容器遭遇過電壓、異常過溫或壽命終了，部分小容量單元發生異常時，保險絲會熔斷並與電路分離，其餘正常單元仍可繼續運作。這種設計確保局部異常不會導致整體功能喪失，達到自我保護，避免冒煙或起火。
- 附保安機構之金屬化塑膠膜
- 一般金屬化塑膠膜
- 蒸著金屬層
- 橫向間隔區
- 縱向間隔區
- 保險絲
- 故障點

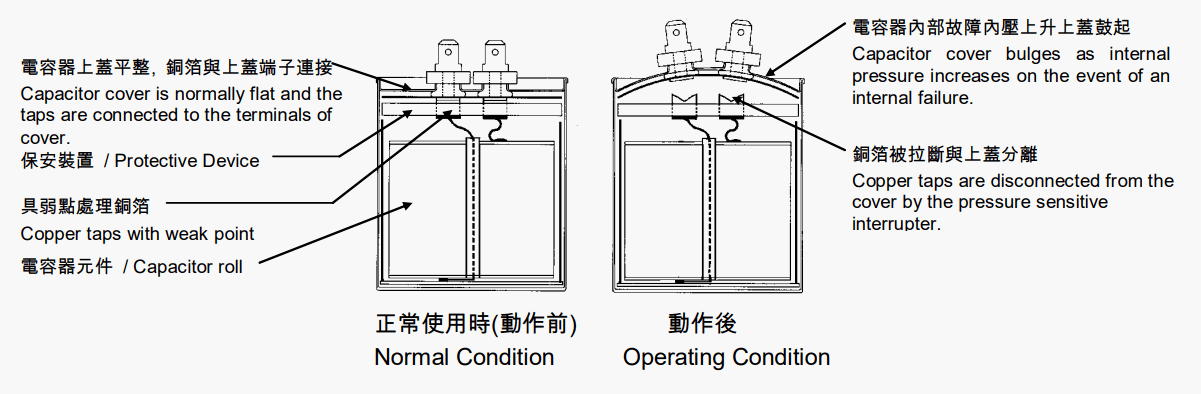

保安裝置動作原理 #
當電容器內部故障或壽命將盡時，會產生一連串自復性崩潰，導致內部壓力升高。為防止外殼爆裂，每個元件內部設計有壓力拉斷型電源切斷機構。當內壓增加時，上蓋鼓起，弱點處理的銅箔被拉斷，與電源隔離，防止二次災害。
如需更多技術諮詢，歡迎聯絡我們。
